Arkadaşlar Merhaba
Uzun zamandır MediaNavda Eco2 bilgilerini nasıl görebiliriz? ile uğraşıyordum. Araçda eksik olan BIC modülü de aldık ama ya uymadı yada bozuk mal sattılar
Sonra CAN BUS modülleri ve arduino ile bunu yapan bir yabancı arkadaşın anlatımından yola cıkarak bir modül de biz yaptık. Şuan bu yaptığımız henüz tam değil çünkü daha derli toplu olamalı ve enerjisini kendisi invert etmeli yani 12v dan 5v'a inverter eklemem de gerekiyor (Bu modül 5v ile çalışyor). Şuan modülümüz enerjisini Medianav daki Usb portundan alıyor.
Video da anlattım burdan da anlatayım kısaca. Bu yapacagımız modül için kullandıklarım ;
-2 adet MCP2515 Can bus sheld
-1 adet Arduino pro mini ve Usb serial arayüz (arduino kartınız da usb portu var ise Usb serial arayüze gerek yok)
-Bir miktar farklı reklerde kablolar.
-Bir adet Usb kablosu.
Videoda bir kaç hata yapmışım. Nedense Obd soketine sürekli odb demişim.
Birde videoda SCK-SI-SO bağlantılarında hatalı anlatım olmuş şimdiden affola. Pro mini için 11 - 12 -13 pinleri SPI pinleridir. Başka kartlarda değişebilir.
2 CAN modülü kullanıyoruz demiştik Bunlardan bir tanesi araçtan data alıyor diğeri ise bu datayı adresleyip multimedya CAN hattına gönderiyor.

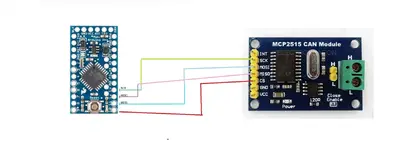

Buradaki 2 modülün olduğu resim de
Üstteki modülün CS pini arduinoda 5. pine bağlı. Bu modülümüz Datayı araçdan okuyor. Modülün sağındaki CAN çıkışları
Can H >> OBD2 soketinde 6. pine
Can L >> OBD2 soketinde 14. pine girilecek
Alttaki modül ise yeni dataları MediaNAv a gönderiyor
Modülün sağındaki CAN çıkışları
Can H >> OBD2 soketinde 13. pine
Can L >> OBD2 soketinde 12. pine girilecek
Arduino Skect ve MCP2515 Library
https://www102.zippyshare.com/v/fbQAl70y/file.html
Gerekli dosyalar.zip dosyasını masaüstüne çıkartalım. MCP2515_2.zip dosyasını zipden çıkarmadan Arduino IDEye girip Üstten Taslak>> librari ekle >> ZIP dosyası ekle diyerek sonra MCP2515_2.zip dosyasının olduğu yoldan seçerek tanıtacağız.
Sonra Sketch'i açıp direk aruinomuza yükleyeceğiz. Bağlantılar tamam ise yeni modülünüz hayırlı olsun.
Alttaki resimde arkadaş besleme için bir inverter yapmış dediğim gibi ben yapmadım orada görülen hiç bir elektronik komponenti kullanmadım. Direk 5 voltu MediaNav dan aldım.
Buradan doğrusu paylaşalım
Uzun zamandır MediaNavda Eco2 bilgilerini nasıl görebiliriz? ile uğraşıyordum. Araçda eksik olan BIC modülü de aldık ama ya uymadı yada bozuk mal sattılar
Sonra CAN BUS modülleri ve arduino ile bunu yapan bir yabancı arkadaşın anlatımından yola cıkarak bir modül de biz yaptık. Şuan bu yaptığımız henüz tam değil çünkü daha derli toplu olamalı ve enerjisini kendisi invert etmeli yani 12v dan 5v'a inverter eklemem de gerekiyor (Bu modül 5v ile çalışyor). Şuan modülümüz enerjisini Medianav daki Usb portundan alıyor.
Video da anlattım burdan da anlatayım kısaca. Bu yapacagımız modül için kullandıklarım ;
-2 adet MCP2515 Can bus sheld
-1 adet Arduino pro mini ve Usb serial arayüz (arduino kartınız da usb portu var ise Usb serial arayüze gerek yok)
-Bir miktar farklı reklerde kablolar.
-Bir adet Usb kablosu.
Videoda bir kaç hata yapmışım.
Nedense Obd soketine sürekli odb demişim. Birde videoda SCK-SI-SO bağlantılarında hatalı anlatım olmuş şimdiden affola. Pro mini için 11 - 12 -13 pinleri SPI pinleridir. Başka kartlarda değişebilir.
2 CAN modülü kullanıyoruz demiştik Bunlardan bir tanesi araçtan data alıyor diğeri ise bu datayı adresleyip multimedya CAN hattına gönderiyor.
Buradaki 2 modülün olduğu resim de
Üstteki modülün CS pini arduinoda 5. pine bağlı. Bu modülümüz Datayı araçdan okuyor. Modülün sağındaki CAN çıkışları
Can H >> OBD2 soketinde 6. pine
Can L >> OBD2 soketinde 14. pine girilecek
Alttaki modül ise yeni dataları MediaNAv a gönderiyor
Modülün sağındaki CAN çıkışları
Can H >> OBD2 soketinde 13. pine
Can L >> OBD2 soketinde 12. pine girilecek
Arduino Skect ve MCP2515 Library
https://www102.zippyshare.com/v/fbQAl70y/file.html
Gerekli dosyalar.zip dosyasını masaüstüne çıkartalım. MCP2515_2.zip dosyasını zipden çıkarmadan Arduino IDEye girip Üstten Taslak>> librari ekle >> ZIP dosyası ekle diyerek sonra MCP2515_2.zip dosyasının olduğu yoldan seçerek tanıtacağız.
Sonra Sketch'i açıp direk aruinomuza yükleyeceğiz. Bağlantılar tamam ise yeni modülünüz hayırlı olsun.
Alttaki resimde arkadaş besleme için bir inverter yapmış dediğim gibi ben yapmadım orada görülen hiç bir elektronik komponenti kullanmadım. Direk 5 voltu MediaNav dan aldım.
Buradan doğrusu paylaşalım
