aracıma rotacar marka bazırlı park sensörü taktım montajınıda kendım yaptım ve sizlerle paylaşmak istedim park sensörünün linkide bu
http://www.hepsiburada.com/Liste/ro...s.aspx?productId=otrotart240&categoryId=26026
sensörler orjinalinde siyah geliyor ben arabanın rengıne 20 tl ye boyattım boyalı daha guzel oldu.

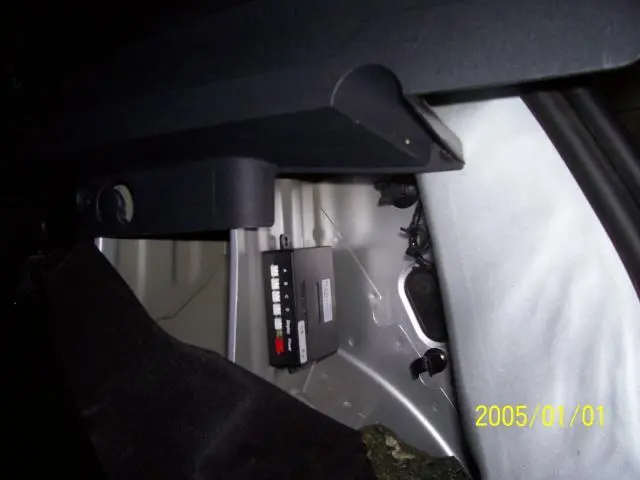

ilk olarak sensörün ünitesini bagajın yankısmına yerlestirmeye kara verdim ve dösemeyı asagı ındırım üniteyi çift taraflı bantla yapıstırdım.
image host

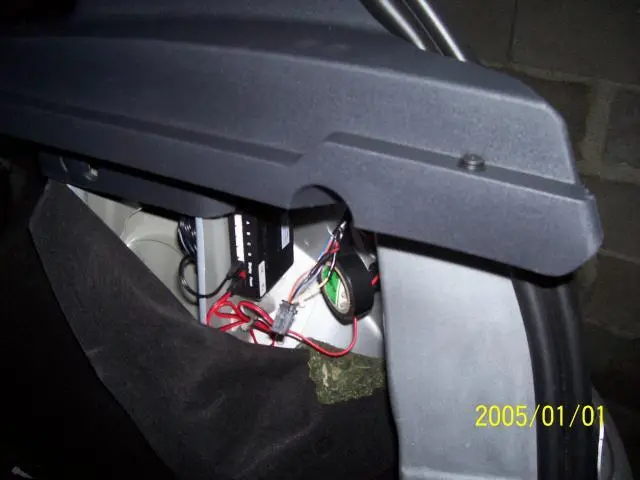

ardından elektrik bağlansısını yatım arka stop soketının sarı + siyah - olanı geri vides lambasının kabloları bu kablolardan ünite beslemesini aldım.
bantlayarak ızelosini yaptım.
image hosting gif

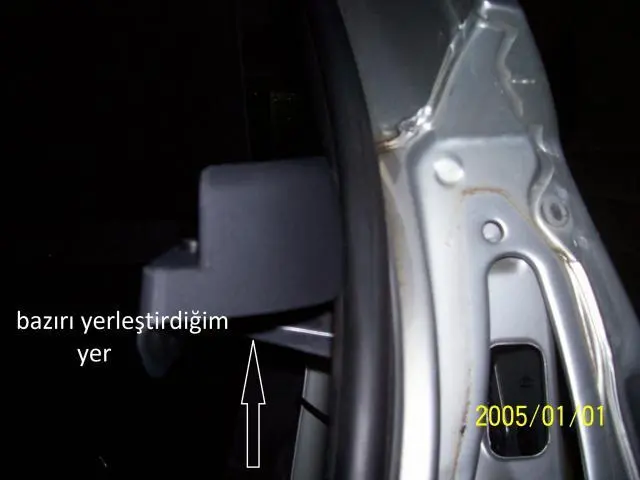

buarada ses ünitesini yanı bazırı buraya yapıstırdıım görünmez bi yer oldu ama cevresi boş oldugu için ses gayet guzel cıkıyor
image hosting png

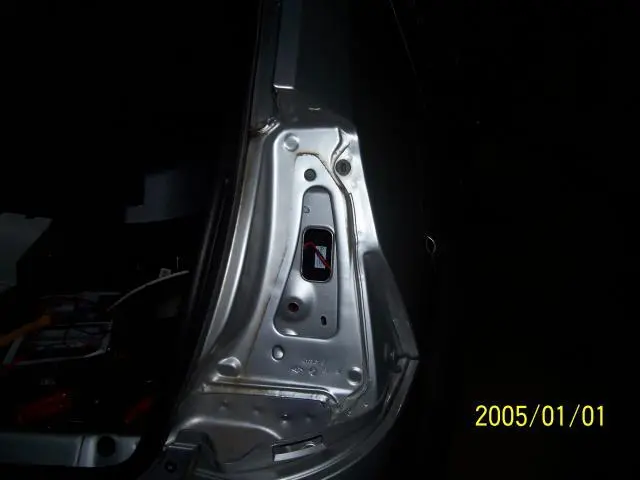

ve ardından stop u söküp sensör kablolarının gececeği tanponla bagaj arasındaki deliği buldum
image hosting jpeg

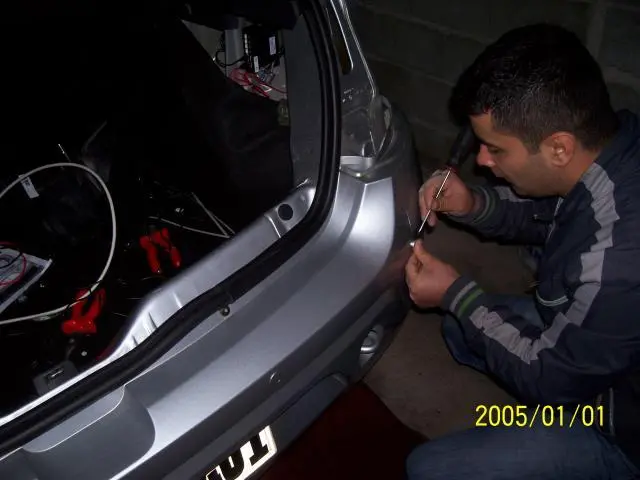

kablolarımızı geçireceğimiz deliği bulduktan sonra ölçülerimizi alıp tanpona sensör deliklerini sensörün içinden cıkan pançla deldim.deliklerin ölçüleri aşağıda.
free image hosting

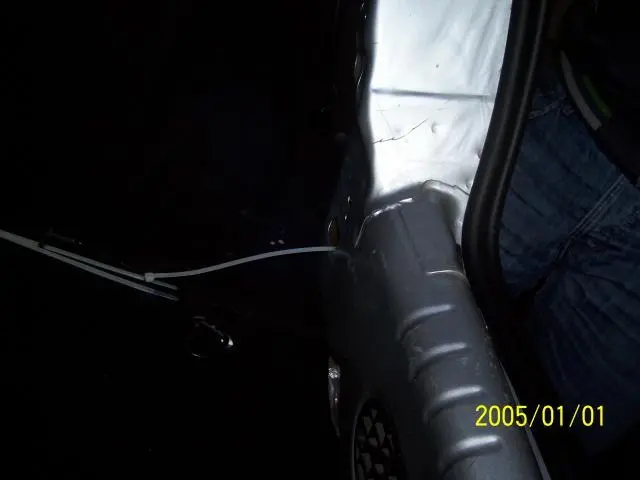

delikleri deldikten sonra sensörlerin kablolaronı kalın bı kablo yardımıyla delıkten delıge gecırerek en sona kadar getirip sensörleri yerine yerlestırdım.
upload images
image host

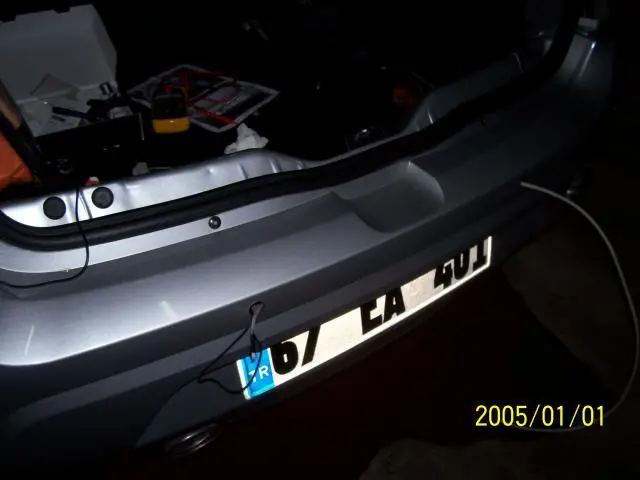

soketleri yerlerine taktıktan sonra döşemeyi kapattım ünite ve kablolar döşemenin altında kaldı kablolar ve ünite bu sayede görünmüyor ve sonunda biti
buda bitmiş hali
denemesinide yaptım gayet guzel çalısıyor.düşünen arkadaslara tavsıye ederım cok zor bi montaj degıl ben elektrik teknisyeni olduğum için zorlanmadım biraz beceride yeterli olur.
http://www.hepsiburada.com/Liste/ro...s.aspx?productId=otrotart240&categoryId=26026
sensörler orjinalinde siyah geliyor ben arabanın rengıne 20 tl ye boyattım boyalı daha guzel oldu.
ilk olarak sensörün ünitesini bagajın yankısmına yerlestirmeye kara verdim ve dösemeyı asagı ındırım üniteyi çift taraflı bantla yapıstırdım.
image host
ardından elektrik bağlansısını yatım arka stop soketının sarı + siyah - olanı geri vides lambasının kabloları bu kablolardan ünite beslemesini aldım.
bantlayarak ızelosini yaptım.
image hosting gif
buarada ses ünitesini yanı bazırı buraya yapıstırdıım görünmez bi yer oldu ama cevresi boş oldugu için ses gayet guzel cıkıyor
image hosting png
ve ardından stop u söküp sensör kablolarının gececeği tanponla bagaj arasındaki deliği buldum
image hosting jpeg
kablolarımızı geçireceğimiz deliği bulduktan sonra ölçülerimizi alıp tanpona sensör deliklerini sensörün içinden cıkan pançla deldim.deliklerin ölçüleri aşağıda.
free image hosting
delikleri deldikten sonra sensörlerin kablolaronı kalın bı kablo yardımıyla delıkten delıge gecırerek en sona kadar getirip sensörleri yerine yerlestırdım.
upload images
image host
soketleri yerlerine taktıktan sonra döşemeyi kapattım ünite ve kablolar döşemenin altında kaldı kablolar ve ünite bu sayede görünmüyor ve sonunda biti
buda bitmiş hali
denemesinide yaptım gayet guzel çalısıyor.düşünen arkadaslara tavsıye ederım cok zor bi montaj degıl ben elektrik teknisyeni olduğum için zorlanmadım biraz beceride yeterli olur.
